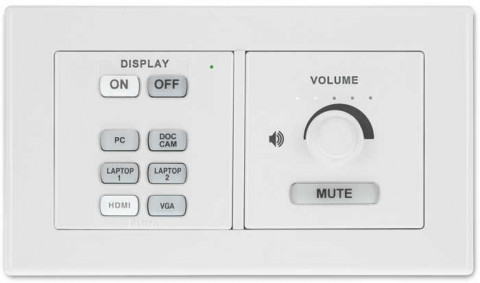

MLC Plus 84 MK

€ 876.00

  • inkl. 20 % USt zzgl. Versandkosten
    zurzeit nicht lagernd:
    Lieferzeit 5-7 Tage*

    *Alle Lieferzeiten sind ungefähre Angaben und können von der tatsächlichen Lieferzeit abweichen!

Hersteller
Extron
Art.Nr.
60-1354-23
EAN
60-1354-23

Produktbeschreibung

Hauptmerkmale

  • Zur Verwaltung, Überwachung und Steuerung von AV-Geräten über ein standardmäßiges Ethernet-Netzwerk
  • Voll konfigurierbar mit Global Configurator Plus and Global Configurator Professional
  • Zum Einbau in eine Zweifach-MK-Unterputzdose nach britischem Standard für Großbritannien, den Mittleren Osten, Singapur, Hong Kong oder andere Märkte, die Unterputzdosen im MK-Format verwenden
  • Zwei bidirektionale serielle RS-232-Anschlüsse
  • Zwei Relais zur Steuerung der Raumfunktionen
  • Ein IR-Anschluss für bis zu zwei Emitter
Modell Beschreibung der Version Teilenummer
MLC Plus 84 MK Weiß - MK-Format 60-1354-23

Technische Daten

Technische Daten

MLC Plus 84 MK
Memory
    SDRAM  512 MB
    Flash  512 MB
Software and control options
    Software  Extron Global Configurator Plus and Professional for Windows®
    Control options  GlobalViewer®, Extron Control
Ethernet control
    Network interface controllers (NICs)  1
    Connector  1 female RJ-45 connector
    Data rate  10/100Base-T, half/full duplex with autodetect
    Protocols  DHCP, DNS, HTTP, HTTPS, ICMP, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP
    Default settings  Link speed and duplex level = autodetected
IP address = 192.168.254.250
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS: 127.0.0.1
Serial control
    Quantity/type  2 bidirectional RS-232
    Connectors  (2) 3.5 mm captive screw connectors, 3 pole
    Baud rate and protocol  300 to 115200 baud (9600 baud = default); 8 (default) or 7 data bits; 1 (default) or 2 stop bits;
no parity (default), even, or odd parity
    NOTE     These ports support software flow control. The default is no flow control.
    Pin configurations
       Serial, 3-pole captive screw  Pin 1 = Tx, 2 = Rx, 3 = Gnd
Digital input control
    Quantity/type  1 digital input
    Connectors  (1) 3.5 mm captive screw connector, 2 pole
    Digital input
       Input voltage range  0 to 24 VDC, clamped at +30 VDC
       Input impedance  17.5k ohms
       Programmable pullup  1k ohms to +5 VDC
       Threshold low to high  >2.8 VDC
       Threshold high to low  <2.0 VDC
    Pin configurations  1 = digital input, 2 = Gnd
IR control
    Quantity/type  1 TTL level (0 to 5 V) infrared (carrier and non-carrier) up to 300 kHz
    Connectors  (1) 3.5 mm captive screw connector, 2-pole
    Pin configurations  Pin 1 = signal, 2 = Gnd
    IR output carrier frequency  30 kHz to 300 kHz
Relay control
    Quantity/type  2 normally open relays
    Relay control connectors  (1) 3.5 mm captive screw connector, 3 pole
    Relay control contact rating  24 VDC, 1 A
Volume control
    Quantity/type  1 volume control (compatible with select Extron amplifiers)
    Connectors  (1) 3.5 mm captive screw connector, 3 pole
    Pin configuration  Pin 1 = ?10 VDC reference voltage input, pin 2 = 0 to +10 VDC control voltage output, pin 3 = Gnd
    Control voltage output range  0 to +10 VDC (±0.2 volts), adjustable
General
    Power supply  Not included
    Power input requirements  12 VDC, 1 A, 12 watts, max.
Or power over Ethernet (PoE) (complies with PoE 802.3af, class 3)
    Power consumption
       Device  2.6 watts, 12 VDC
       Device and power supply  3.5 watts, 100-240 VAC, 50-60 Hz
       Device and PoE injector  6.8 watts
    Temperature/humidity  Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
    Cooling  Convection, no vents
    Thermal dissipation
       Device  8.9 BTU/hr
       Device and power supply  11.8 BTU/hr
       Device and PoE injector  23.0 BTU/hr
    Mounting
       Rack mount  No
       Furniture or wall mount  Yes
    Enclosure type  Plastic faceplate and high-impact plastic rear enclosure
    Enclosure dimensions
       Faceplate  3.4" H x 5.8" W x 0.4" D (8.6 cm H x 14.7 cm W x 1.1 cm D)
       Device  1.9" H x 4.4" W x 1.6" D (4.8 cm H x 11.2 cm W x 4.0 cm D)
(Depth excludes buttons. Fits many 2 gang MK junction boxes. Allow at least 1.6" [4.0 cm] depth in the wall or furniture.)

    Product weight  0.4 lbs (0.2 kg)
    Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
       Safety  CE, c-UL, UL
       EMI/EMC  CE, C-tick, FCC Class A, ICES, VCCI
       Environmental  Complies with the appropriate requirements of RoHS, WEEE
       Accessibility  Complies with the appropriate requirements of Section 508 of the Rehabilitation Act (29 U.S.C. 794d).
    Product warranty  3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(3936-D10-040717)
Versand-Abmessung und -Gewicht
    Teilenummer Höhe Breite Tiefe Gewicht
    60-1354-23 6,7 cm 17,8 cm 13,7 cm 0,35 kg
